Карабинные узлы.

ВСТУПЛЕНИЕ.

Эта брошюра — не учебник по альпинизму. Это попытка продол­жить тему, начатую К.Л.Антроповым и мною в брошюре «Узлы» (Москва, ЦДЮТ РФ, 1994).В этой книге рассматриваются карабинные узлы (т.е. узлы, с использованием альпинистских карабинов) и карабинно-веревочные схемы. Не ставилась и не ставится задача показать все системы, существующие в горовосхождении. Дается некоторый базовый мини­мум, опираясь на который можно решать любые задачи в этой области. Как и в брошюре «Узлы» условимся, тот конец веревки, которым вяжут узел (работают) называть «рабочим» или «ходовым», а непод­вижный конец веревки называть «коренным». В ситуациях, когда необходимо работать сдвоенной основной веревкой, схватывающий узел на ней вяжут сдвоенным репшнуром. Общий принцип организации чего-либо называем СХЕМОЙ, конкретное решение — СИСТЕМОЙ. Вместе с карабинными узлами описан еще один (третий) способ вязки схватывающего узла. Хотя реальное использование этого способа ограниченно, он существует и имеет право на описание. На соревнованиях, при наведении навесной переправы, иногда запрещают пользоваться тормозными устройствами, поэтому в данной брошюре приводится узел штык (один из штыков), пригодный для этих целей.

НЕМНОГО ПОЛЕМИКИ.

После выхода в свет брошюры «Узлы» авторам задавалось, в основном, два вопроса: почему в ней описано так мало узлов?, и почему в других книгах для связывания веревок различной толщины рекомендуется АКАДЕМИЧЕСКИЙ узел? 1. Не ставится задача описать ВСЕ узлы (как уже говорилось, их 3000-4000). Дается некоторая база, а на практике горовосходитель использует 6-7 узлов. 2. АКАДЕМИЧЕСКИЙ узел, несмотря на рекомендации методических плакатов ВЦСПС, книги «Турист» (Москва, ФиС, 1974 г.), «Энциклопедии туриста» (Москва, Большая российская энциклопедия, 1993 г.) и др. не следует применять для связывания веревок различного диаметра, особенно для жестких отечественных веревок. Он может развязаться под знакопеременной нагрузкой. Терминология для названия некоторых узлов, обозначения берегов при переправах и в некоторых других случаях еще не устоялась, поэтому автором использованы свои термины, упрощающие понима­ние сути предмета. Они либо выделены шрифтом, либо внесены в кавычки.

СХВАТЫВАЮЩИЙ УЗЕЛ (3-й способ вязки).

Это редко встречающийся, но существующий способ вязки схватывающего узла. Отличается от первых двух (см. «Узлы») тем, что позволяет завязать узел на свободном (незакрепленном) конце основной веревки репшнуром с закрепленными концами. Сложенный вдвое репшнур берем в одну руку (рис. 1). В образовавшуюся петлю снизу вдеваем сведенные вместе боль­шой и указательный пальцы другой руки. Разводим пальцы и охватываем ими ветви петли (рис. 2). Сводим пальца под петлей (рис. 3). Вновь снизу вдеваем сведенные вместе большой и указательный пальцы (рис. 4). Опять проводим охват ветвей петли и сводим пальцы под петлей (рис. 5). Не разводя пальцев стаскиваем с них «накрученный» схватываю­щий (рис. 6) и продеваем сквозь него конец основной веревки (рис. 7). Этот способ вязки узла применяется для создания регулируемого самостраховочного «уса». Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5 Рис. 6 Рис. 7

УЗЕЛ «ШТЫК».

Рабочий конец веревки обносят вокруг дерева или выступа рельефа. Проносят поверх коренного конца, огибают коренной конец и продевают в образовавшуюся петлю (рис. 8). Рабочий конец вновь проносят поверх коренного, огибают коренной и продевают во вторую образовавшуюся петлю (рис. 9) и т. д. Обычно делают 2-3 шлага. («На два шлага швартуют яхту английской королевы…») Затем желательно закрепить рабочий конец на коренном. При нагружении коренного конца узел не затянется, и сохранится возможность развязать его без снятия нагрузки с коренного конца. Рис. 8 Рис. 9

УЗЕЛ БАХМАНА.

Хотя узел Бахмана и описан ранее, он относится к карабинным узлам и решено повторить его описание в этой книжке. Карабин своей длинной стороной прикладывается к основ­ной веревке. Репшнур простегивается в карабин, складывается вдвое и 2-3 раза обматывается вокруг основной веревки и длинной стороны карабина, при каждом витке простегивается через карабин (рис. 10). Под нагрузкой, репшнур (узел) прижимает карабин к веревке и исключает его перемещение. Для перемещения узла вдоль веревки, следует снять нагрузку с узла и двигать карабин в любом направлении. Узел легче расслабляется, даже после больших нагрузок, чем просто схватывающий, однако, при нагружении концов репшнура срабатывает не сразу, может немного проскользнуть. Рис. 10 .

СХВАТЫВАЮЩИЙ С КАРАБИНОМ.

Сквозь все витки схватывающего узла, завязанного репшну­ром на основной веревке, простегивается карабин, длинной стороной к основной веревке (рис. 11). Применение такое же, как и узла Бахмана. Без нагрузки меньше расслабляется. Рис. 11

УЗЕЛ ГАРДА (Петля Гарда).

Узел Гарда применяют, в основном, в спасательной прак­тике, тогда, когда необходимо легко протравливать веревку в одну сторону, быстро блокировав, при этом, возможность протравливания ее в другую сторону. В веревочную петлю встегиваются два карабина, защелками к участнику, направление защелок одинаковое. Сквозь карабины продевается (в оба карабина встегивается) одиночная веревка (рис. 12). Рабочий конец веревки охватывает оба карабина (рис. 13) и параллельно первоначальному ходу веревки продева­ется (встегивается) в первый, по своему ходу, карабин (рис. 14). Коренной конец «внутри» карабинов набрасывается на ходовой (рис. 15). Веревка протравливается за ходовой конец. Узел лучше работает в карабинах типа «Ирбис». За рубежом для него выпускаются специальные карабины. Узел (петлю) Гарда хорошо использовать для верхней страховки. Рис.12 Рис. 13 Рис. 14 Рис. 15

СВЯЗЫВАНИЕ ДВУХ СЛЕГ «КРЕСТОМ».

Применяется, в основном, при изготовлении носилок из подручных средств. В реальной практике вязки слег «крестом» последовательность действий может изменяться (даже суще­ственно). Неизменным остается сам принцип вязки. Две слеги укладываются «крестом», середина вязочной веревки пропускается под нижней слегой (рис. 16). Оба конца вязочной веревки проводятся над верхней слегой, пропуска­ются под нижней, вновь проводятся над верхней и пропуска­ются под нижней (рис. 17). Оба конца (каждый самостоятельно) огибают нижнюю слегу, и начинают обматывать весь узел проходя НАД нижней, но ПОД верхней слегами навстречу друг другу (рис. 18—19). Эта манипуляция проводится для придания большей жесткости всей конструкции. Концами охватывают весь узел по диагонали и закрепляют их (рис. 20). После каждого движения концы веревок С СИЛОЙ затягиваются. Окончательный вид узла изображен на рис. 21. Узел, закрепляющий концы веревок, должен с силой прижиматься к слегам, чтобы вся конструкция не расшаталась за короткое время. (На рис. 21 концы веревок «не прижаты» к узлу, чтобы не затруднять чтение рисунка). Рис. 16 Рис. 17 Рис. 18 Рис. 19 Рис. 20 Рис. 21

МАРКЕРНЫЙ УЗЕЛ (второе применение).

Применяется для наращивания слег, в основном, при изготовлении носилок из подручных средств (слегами могут служить древки ледорубов). В ложбину, образованную двумя слегами, укладываем сложенный вдвое коренной конец веревки (рис. 22). Рабочим концом начинаем обматывать обе слеги, с силой затягивая витки, смещаясь в сторону образовавшейся петли (рис. 23). Конец веревки вставляем в петлю и за коренной конец затягиваем петлю (рис. 24). Рис. 22 Рис. 23 Рис. 24

УЗЕЛ УИАА.

Узел применяется в ситуациях, когда необходимо протрав­ливать веревку в две стороны. Узел применяется для динамической страховки, лучше на мягких веревках. Иногда его используют в качестве тормозного устройства при спуске по вертикальным перилам, но в этом случае он безбожно портит оплетку веревки, особенно на отечественных жестких веревках. Одинарная веревка простегивается в карабин (рис. 25). Обводится вокруг карабина на 180 градусов и проносится поверх коренного конца, охватывая его (рис. 26). Еще раз простегивается через карабин (рис. 27). Согласно этому рисунку веревка будет выдаваться снизу вверх. При перемене направления движения веревки, узел перевернется на карабине, сохранив рисунок, и будет работать в другую сторону. Рис. 25 Рис. 26 Рис. 27

КАРАБИННАЯ УДАВКА.

Узел применяется для закрепления веревки на рельефе, в ситуациях, предусматривающих последующее продергивание веревки. На рабочем конце веревки вяжется узел восьмерка. В него встегивается карабин. Рабочий конец вместе с карабином обно­сится вокруг дерева (выступа рельефа) и карабин встегивается в коренной конец (рис. 28). При нагружении коренного конца узел затягивается. Если потянуть за карабин, при помощи вспомога­тельной веревки, освободив нагруженный конец, то карабин начнет смещаться вдоль грузовой веревки, а сама грузовая веревка, следуя за карабином, будет продернута. Рис. 28

КОМПЕНСАЦИОННЫЕ ПЕТЛИ.

Известно, что скальный крюк (горизонтальный) выдержи­вает среднюю нагрузку 600-650 кг. Для повышения надежности точки страховки следует произвести блокировку 2-3 скальных крючьев. Логично предположить, что они выдержат нагрузку в 2-3 раза больше, но для этого необходимо, чтобы вся нагрузка РАВНОМЕРНО распределилась между крючьями. Если на каждый крюк повесить свою петлю, то нагрузка будет равномернораспределенной лишь при одном единственном ее направлении в пространстве. Если человек на перилах (вер­тикальных), закрепленных на этих петлях, сместится по горизонтали, то произойдет перераспределение нагрузки между крючьями. Одни из них будут более нагружены, другие менее. В случае резкого увеличения нагрузки (допустим, например, что произошел ошибочный набор слабины и дальнейший срыв участника) ее воспримут, в первую очередь, более нагруженные крючья. Нагрузка может превысить предельно допустимую — крюк вырвет. Моментально нагрузка перераспределится на оставшиеся крючья и, возможно, они будут вырваны вслед за первым. (Естественно, на вырыв крюка уйдет часть энергии срыва, но «вырыв» крюка уже крайне неприятное событие). На рис. 30 и рис. 32 изображена компенсационная петля. При изменении направления нагрузки одни ветви петли укоротятся, другие удлинятся и распределение нагрузки будет выровнено. (Полной равномерности получено не будет, но достигаемый результат вполне приемлем). Кусок веревки длиной 3-4 метра завязывают в кольцо грейпвайном или встречной восьмеркой, простегивают в карабины на трех крюках, забитых (закрученных) треугольником (рис. 29). Две боковые стороны треугольника вытягивают на себя и один раз каждую перекручивают. В две образовавшиеся петли и третью неперекрученную ветвь встегивается карабин (рис. 30). Рис. 29 Рис.30 Рис. 31 Рис.32 На двух крюках принцип вязки тот же. Веревочное кольцо встегивают в карабины на двух крюках, нижнюю ветвь один раз перекручивают и подтянув к ней верхнюю встегивают карабин в обе ветви (рис. 31—32). При необходимости навесить компенсационную петлю на дерево поступают так: кусок веревки дважды обматывается вокруг дерева и затем концы веревки завязываются встречнойвосьмеркой или грейпвайном (рис. 33). Карабин встегивается в оба витка. Рис. 33.

СХЕМА ЗАКРЕПЛЕНИЯ ВЕРЕВКИ В ТОРМОЗНОМ УСТРОЙСТВЕ ТИПА «ВОСЬМЕРКА».

Середину сложенной вдвое веревки продевают сквозь боль­шое отверстие «ВОСЬМЕРКИ» и встегивают в карабин (рис. 34), или набрасывают на шейку «ВОСЬМЕРКИ» (рис. 35). Рабочий конец 2-3 раза обводят вокруг «рогов» «ВОСЬМЕРКИ» (рис. 36), складывают вдвое, вновь продевают в большое отверстие «ВОСЬМЕРКИ» и полученную петлю набрасывают на «рога» «ВОСЬМЕРКИ», как на кнехт (рис. 37). Рис.34 Рис. 35 Рис. 36 Рис. 37

СХЕМЫ ПРОТРАВЛИВАНИЯ НАГРУЖЕННОЙ ВЕРЕВКИ.

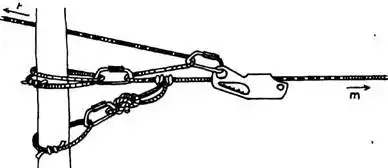

На точке страховки крепится карабин. На него надевают тормозное устройство типа «ВОСЬМЕРКА». Середина рабочего конца веревки закрепляется в тормозном устройстве. На самом конце вяжется узел восьмерка, в который встегивается карабин. Восьмерка вместе с карабином обводится вокруг грузовой точки (дерева, выступа рельефа) и застегивается карабином на коренной (нагружаемый) конец (рис. 38). Если вдруг лопнет грузовая петля, рассыпется «ВОСЬМЕРКА» или разорвется ее карабин, то нагруженная веревка повиснет на карабиннойудавке. При необходимости снять нагрузку карабин удавки отстегивают, веревку разматывают, освобождая тормозное устройство, сквозь него протравливают веревку и этим сни­мают нагрузку. В случае отсутствия отдельного куска основной веревки, поступают следующим образом: на веревке вяжут авст­рийский проводник, в него встегивают карабин, на карабин одевают «ВОСЬМЕРКУ», рабочий конец обводят вокруг вы­ступа рельефа и закрепляют в «ВОСЬМЕРКЕ». Как и в первом случае, ходовой конец веревки закрепляют на ко­ренном, образуя карабинную удавку (рис. 39). При нагрузке «ВОСЬМЕРКУ» может прижать к выступу рельефа и по­следующее протравливание веревки составит проблеммы. Лучше сразу рассчитать длину рабочего конца так, чтобы при нагрузке вся система повисла в воздухе. Рис. 38 Рис. 39

ПОЛИСПАСТЫ.

Полиспаст система из блоков и веревок, предназначенная для подъема тяжелых грузов или натягивания веревок, использующая в своей работе принцип рычага (выигрываем в силе — проигрываем в расстоянии). Непосредственно в походах (на восхождениях) собственно блоки применяют редко , чаще используют карабины ( они более универсальны ). Трение на карабинах очень сильно снижает выигрыш в силе. Для уменьшения трения в точках разворота веревки ставят по два карабина (желательно однотипных). Ставить три карабина бесполезно: два карабина выдавят третий и все останется по-прежнему. (На всех рисунках в точках разворота веревки изображено по одному карабину). В горовосхождении полиспаст применяют, в основном, в спасательной практике, или натяжении веревок при организации переправ. Рис. 40 Рис. 41 Рис. 42 На рис. 40 изображена так называемая «длинная петля». Это простейший полиспаст. Один конец веревки (коренной) крепится на рельефе, середина веревки встегивается в карабин, закреплен­ный на «грузе», так, чтобы она могла свободно скользить сквозь карабин. За второй (рабочий) конец веревку вытягивают. В этой схеме половина веса «груза» приходится на точку закрепления веревки, а другая половина на тех, кто вытягивает веревку. На спасательных работах эту схему применяют, обычно, для подъема легкопострадавшего. Если спасатели случайно отпустят рабочий конец веревки, то пострадавший сорвется вниз. Чтобы этого не произошло, рабочий конец веревки необходимо подстраховать схватывающим узлом (на рис. 40 не показан). Эта же схема часто используется в качестве страховочной системы схватывающегоузла в карабинном тормозе (см. КАРАБИННЫЙ ТОРМОЗ ). На рис. 41 изображен собственно полиспаст. В пространстве веревкой «выписывается» буква «зет»: веревка от «груза» идет к точке крепления полиспаста, там разворачивается в разво­ротном блоке (карабине), возвращается к «грузу», разворачи­вается на его блоке или карабине, идет к точке крепления полиспаста, где и вытягивается ВЫТЯГИВАЮЩИМИ. В этой схеме 3/4 веса «груза» приходится на точку крепления полиспаста (грузовую точку) и лишь 1/4 веса приходится на ВЫТЯГИВАЮЩИХ. (Трение на карабинах и тем более о рельеф, как показано на рис. 42, весьма существенно снижают этот выигрыш в силе). Если ВЫТЯГИВАЮЩИЕ отпустят веревку, то она про­скользнет сквозь блоки и «груз» вновь упадет. Чтобы этого не произошло, между «грузом» и точкой крепления полиспаста на грузовой веревке вяжут схватывающий узел, который закрепляют или непосредственно на точке крепления поли­спаста, или на отдельной точке (на рис. 42—43 схватывающий закреплен на отдельной точке). Этот схватывающий узел будем называть УДЕРЖИВАЮЩИМ СХВАТЫВАЮЩИМ УЗЛОМ, или просто УДЕРЖИВАЮЩИМ. При вытягивании веревки, УДЕРЖИВАЮЩИЙ узел, увлекаемый веревкой, будет затя­гиваться в разворотный блок (карабин), поэтому его надо регулярно смещать от блока. Длина веревок, используемых в современном горовосхождении редко превышает 50 метров. Как видно из рис. 41 веревка трижды проходит между «грузом» и точкой крепления полиспаста. Т.о. максимальная глубина подъема всего 16 метров, что в больших горах явно недостаточно. Увеличить глубину подъема можно, если второй разворот веревки организовать не на самом «грузе», а на втором схватывающем узле, расположенном между «грузом» и УДЕР­ЖИВАЮЩИМ (рис. 42). Этот схватывающий узел будем называть ТЯНУЩИМ СХВАТЫВАЮЩИМ УЗЛОМ, или просто ТЯНУЩИМ. Веревку выбирают до тех пор, пока ТЯНУЩИЙ не приблизится к УДЕРЖИВАЮЩЕМУ. Веревку постепенно отпускают. Нагрузка переместится на УДЕРЖИ­ВАЮЩИЙ, ТЯНУЩИЙ ослабнет. Его распускают и смещают к «грузу». Вновь начинают выбирать веревку. Нагрузка пере­ходит на ТЯНУЩИЙ, УДЕРЖИВАЮЩИЙ ослабевает, его распускают и начинают смещать от блока, чтобы он не оказался затянутым в блок. Рис. 43. Более удобна в работе, быстрее собирается, имеет ряд других преимуществ схема, в которой схватывающие узлы заменены на механические зажимы. Но механический зажим не может являться средством страховки. Поэтому при спаса­тельных работах, во время подъема пострадавшего, на меха­нический зажим, например жюмар, заменяют только ТЯНУ­ЩИЙ (рис. 43). При установке навесной переправы, где на натягиваемых веревках нет человека, оба схватывающих можно заменить на механические зажимы.

КАРАБИННЫЙ ТОРМОЗ.

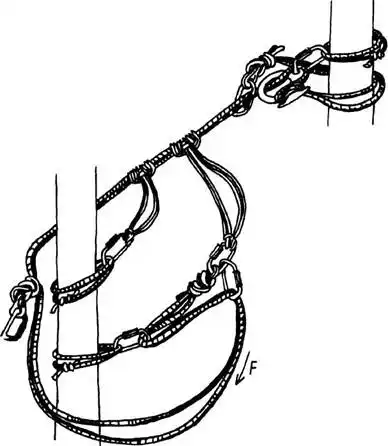

Карабинный тормоз — система из карабинов и веревок, предназначенная, в основном, для спасательных работ, когда необходимо обеспечить протравливание нагруженных веревок силами одного-двух человек. Любое тормозное устройство состоит из «рамы» и «попе­речины», о которые осуществляется трение веревки. Веревка «входит» в «раму», огибает «поперечину», «выходит» из «рамы». В нашем случае «рамой» будет являться один карабин, а «поперечиной» — другой. На точке страховки крепится карабин (рис. 44). Он будет осуществлять роль направляющего. На него застегивается второй карабин и замуфтовывается (рис. 45). Это будет «рамочный» карабин. Сквозь него продевается сложенная вдвое веревка (рис. 46). В образовавшуюся петлю встегивается карабин, он же застегивается и на УХОДЯЩИЙ конец веревки (тот, который будет уходить из тормоза (рис. 47). Этот третий карабин играет роль «поперечины». Карабинный тормоз готов (рис. 48). После сборки карабинного тормоза нужно замуфтовать все карабины. ОБРАТИТЕ ВНИМАНИЕ НА РАСПОЛОЖЕНИЕ ЗАЩЕЛОК КАРАБИНОВ!!! Рис.44 Рис.45 Рис.46 Рис.47 Рис.48 Рис.49 Возможно прижатие веревки к муфтам карабинов во время ее движения. Движущаяся веревка не должна размуфтовывать карабины. Если страхующие отпустят веревку, то она под нагрузкой уйдет вниз. Чтобы этого не произошло грузовую веревку страхуют схватывающим узлом (на двойной веревке исполь­зуется схватывающий узел из сдвоенного репшнура), который вяжут после (по ходу веревки) карабинного тормоза (рис. 49). Схватывающий в процессе работы регулярно перемещают к карабинному тормозу. Однако, если страхующие допустят ошибку и схватывающий затянется, то исправить положение будет нелегко. Либо надо наготове иметь собранный полиспаст, либо крепить схватывающий не непосредственно в точку страховки, а на аварийную систему.

ОРГАНИЗАЦИЯ НАВЕСНОЙ ПЕРЕПРАВЫ.

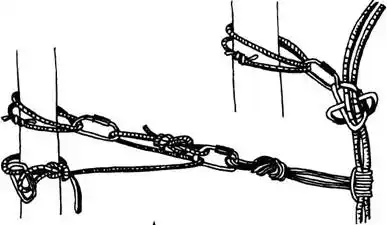

с продергиванием веревки после переправы последнего участника Рис. 50. Первый участник, переправившийся одним из известных способов на противоположный берег, закрепляет двойную основную веревку на дереве или выступе рельефа по одной из схем ПРОТРАВЛИВАНИЯ НАГРУЖЕННОЙ ВЕРЕВКИ. На «стартовом» берегу, на дереве или выступе рельефа закрепляется две петли из основной веревки. Рабочий конец веревки обводят вокруг выступа рельефа (дерева) и закрепляют на ТЯНУЩЕМ схватывающем узле, завязанном на коренном конце (рис. 50). Затем рабочим концом организуют ПОЛИСПАСТ, исполь­зуя одну петлю. Во вторую петлю крепится УДЕРЖИВАЮЩИЙ схватыва­ющий узел (рис. 50). Полиспастом натягивают веревку. По­мним, что после УДЕРЖИВАЮЩЕГО схватывающего веревка не нагружена. Когда веревка почти натянута на ней вяжут узел восьмерка, с таким расчетом, чтобы при дополнительном натяжении веревки, карабин, встегнутый в восьмерку, дотянулся до коренного конца и застегнулся на нем, образовав карабиннуюудавку (рис. 50). После этого полиспаст разбирают, схваты­вающие и веревочные петли снимают. Натянутая веревка остается висеть на карабинной удавке («стартовый» берег) и «системе протравливания…». Последний участник встегивает вспомогательную веревку в карабин карабинной удавки и переправляется на другой берег. С его приходом грузовая веревка ослабляется, все узлы развязываются, и за вспомогательную веревку все веревки вытаскиваются на противоположный (изначально) берег.

УЗЕЛ «НА ЛОЖКУ»*

Узел используется авторами исключительно для подвеши­вания котелка с кипятком в проходе плацкартного купе поездов дальнего следования Сложенную вдвое веревку продевают сквозь ручку котелка и расправляют Сквозь эту петлю вытягивают середину сдвоенного коренного конца. Во вновь образовавшуюся двой­ную петлю вставляем ложку, и все затягиваем (рис 51) Рис 51

1.

не «ИРЕМЕЛЬ»!!! Дюралевые «ИРЕМЕЛИ» быстро протираются нагруженными веревками и стано­вятся непригодными к дальнейшему использованию

2.

на полиспаст (рис. 41) или на СХЕМУ ПРОТРАВЛИВАНИЯ НАГРУЖЕННОЙ ВЕРЕВКИ (рис. 38)

3.

противоположный (изначально) берег
